เช็กสายดินจริงอย่างไร? จะรู้ได้อย่างไรว่าเต้ารับบ้านมีสายดิน

เผยแพร่ครั้งแรก: 15 ตุลาคม 2026 | อัปเดตล่าสุด: 29 ตุลาคม 2026

จะรู้ได้อย่างไรว่าเต้ารับบ้านมีสายดินจริง? การตรวจสายดินควรเริ่มจากการดูชนิดและสภาพเต้ารับ ตรวจข้อมูลตู้ไฟจากภายนอก ใช้ Socket Tester ที่รองรับระบบไฟและรูปแบบเต้ารับอย่างถูกต้องเพื่อคัดกรองความผิดปกติเบื้องต้น แล้วให้ช่างไฟฟ้าตรวจความต่อเนื่องของสายดิน (Protective Earth: PE) และประสิทธิภาพของระบบป้องกัน เพราะ เต้ารับ 3 รูไม่ได้รับประกันว่ามีสายดินจริง และแม้ Socket Tester แสดงผลว่า Correct ก็ยังไม่สามารถยืนยันได้ว่าระบบสายดินทั้งชุดสมบูรณ์ ผู้ใช้ทั่วไปไม่ควรเปิดเต้ารับ ตู้ไฟ หรือใช้มัลติมิเตอร์วัดวงจรไฟบ้านด้วยตนเองหากไม่มีความรู้และเครื่องมือที่เหมาะสม

สายดินจริงคืออะไร? ทำไมต้องตรวจมากกว่าดูเต้ารับ 3 รู?

สายดินในบริบทของระบบป้องกันไฟฟ้าดูดเรียกว่า Protective Earth หรือ PE เป็นตัวนำป้องกันที่เชื่อมส่วนที่กำหนดของอุปกรณ์ไฟฟ้าเข้ากับระบบป้องกันของอาคาร

เมื่อเครื่องใช้ประเภทที่ต้องต่อสายดินเกิดความผิดปกติ เช่น ฉนวนเสื่อมจนสายไฟสัมผัสตัวถังโลหะ ระบบ PE ที่ติดตั้งอย่างถูกต้องจะเป็นส่วนหนึ่งของเส้นทางกระแสผิดปกติและระบบป้องกันทางไฟฟ้า

การเชื่อมต่อดังกล่าวช่วยลดความเสี่ยงจากแรงดันสัมผัสและช่วยให้อุปกรณ์ตัดไฟทำงานตามเงื่อนไขที่ระบบถูกออกแบบไว้

ดังนั้นการเช็กสายดินจริงจึงไม่ได้ตรวจเพียงว่ามีรูที่สาม แต่ต้องพิจารณาว่าเส้นทาง PE ต่อเนื่องและระบบป้องกันทำงานได้อย่างเหมาะสมหรือไม่

ขา L, N และ PE ทำหน้าที่แตกต่างกันอย่างไร?

การทำงานตามปกติของเครื่องใช้โดยทั่วไปอาศัยวงจรจ่ายไฟผ่าน L และ N ดังนั้นเครื่องใช้บางชนิดอาจยังเปิดติด แม้สาย PE ไม่ได้เชื่อมต่อถูกต้อง

แต่การที่เครื่องทำงานได้ไม่ได้ยืนยันว่าระบบป้องกันไฟฟ้าดูดอยู่ในสภาพปลอดภัย

หากต้องการอ่านพื้นฐานหน้าที่ของสายดินและประเภทเครื่องใช้ที่ต้องต่อ PE สามารถอ่านบทความ BLL: สายดินคืออะไร และอุปกรณ์แบบใดจำเป็นต้องใช้ปลั๊ก 3 ขา

เช็กสายดินจริง 3 ระดับ: แบบไหนตรวจอะไรได้บ้าง?

การตรวจสอบที่ปลอดภัยควรเรียงจากงานที่ไม่ต้องสัมผัสส่วนที่มีกระแสไฟ ไปจนถึงการตรวจโดยช่างไฟฟ้าซึ่งมีความรู้และเครื่องมือเฉพา

ขั้นตอนที่ 1: ดูชนิดเต้ารับและตู้ไฟจากภายนอก

วิธีแรกเป็นการสังเกตข้อมูลที่มองเห็นได้ โดยไม่เปิดฝาครอบเต้ารับ ไม่เปิดแผงตู้ไฟที่มีสายภายใน และไม่ใช้เครื่องมือแหย่ช่องเสียบ

1.1 ดูว่าเต้ารับเป็นชนิด 2 รูหรือ 3 รู

เต้ารับที่มีช่องสำหรับสายดินมักออกแบบให้รองรับหัวปลั๊ก 3 ขาตามรูปแบบที่กำหนด แต่การมีรูที่สามเป็นเพียงข้อสังเกตเรื่องโครงสร้างของเต้ารับ

บ้านบางหลังอาจมีการเปลี่ยนเต้ารับจากชนิด 2 รูเป็น 3 รู โดยไม่ได้เดินสาย PE มาถึงจุดนั้นจริง หรือสาย PE อาจหลุดและขาดความต่อเนื่องจากการใช้งานหรือการซ่อมแซม

การไฟฟ้าส่วนภูมิภาค (PEA) จึงแนะนำว่าไม่ควรใช้จำนวนรูบนเต้ารับยืนยันความสมบูรณ์ของสายดิน และควรให้ช่างไฟฟ้าที่มีความรู้ตรวจระบบ

1.2 ดูสภาพเต้ารับและผนังรอบจุดจ่ายไฟ

ตรวจด้วยสายตาว่ามีรอยแตก รอยไหม้ พลาสติกผิดรูป คราบน้ำ หรือร่องรอยความร้อนสะสมหรือไม่

หากเต้ารับดูหลวม หลุดจากผนัง มีเสียงผิดปกติ หรือมีกลิ่นไหม้ ไม่ควรเสียบ Socket Tester เพื่อลองตรวจต่อ เพราะอาจเพิ่มความเสี่ยงจากจุดต่อที่เสียหาย

ในกรณีดังกล่าวควรหยุดใช้และให้ช่างตรวจสภาพเต้ารับก่อน

1.3 ดูตู้ไฟและป้ายชื่อวงจรจากภายนอก

สามารถสังเกตป้ายชื่อวงจรหรืออุปกรณ์ป้องกันที่มองเห็นได้อย่างปลอดภัย เช่น Main Breaker, Circuit Breaker, RCCB หรือ RCBO

อย่างไรก็ตาม การพบคำว่า RCD, RCCB หรือ RCBO บนตู้ไฟไม่ได้ยืนยันว่าเต้ารับทุกจุดมีสาย PE ต่อจริง และไม่ได้ยืนยันว่าเครื่องตัดไฟรั่วครอบคลุมทุกวงจรของบ้าน

หากไม่ทราบว่าวงจรใดจ่ายไฟให้เต้ารับจุดที่ต้องการตรวจ ให้ช่างไฟตรวจแผงวงจรและการเดินสายตามวิธีที่ปลอดภัย

1.4 ดูประวัติการติดตั้งหรือซ่อมระบบไฟ

สำหรับบ้านเก่า คอนโด ห้องเช่า หรืออาคารที่มีการต่อเติม ควรสอบถามเจ้าของบ้านหรือฝ่ายอาคารว่าเคยเดินสายดินมาถึงเต้ารับจุดนั้นหรือไม่

ข้อมูลจากแบบไฟฟ้าและประวัติการติดตั้งช่วยให้ช่างตรวจได้ตรงจุด แต่ยังต้องยืนยันสภาพการเชื่อมต่อจริง เพราะระบบอาจถูกเปลี่ยนแปลงภายหลัง

ขั้นตอนที่ 2: ใช้ Socket Tester เช็กสายดินจริงได้อย่างไร?

Socket Tester เป็นเครื่องมือที่ใช้คัดกรองการเดินสายของเต้ารับบางประเภท โดยอาจมีไฟแสดงสถานะหรือหน้าจอแสดงรูปแบบการต่อสาย

เครื่องตรวจแบบเสียบสำเร็จรูปบางรุ่นสามารถตรวจพบความผิดปกติทั่วไป เช่น สายดินไม่ต่อ (Open Earth) ขั้วนิวทรัลขาด หรือการสลับสายบางรูปแบบ ตามความสามารถของรุ่นนั้น

แต่ Socket Tester แต่ละรุ่นไม่ได้มีฟังก์ชันเหมือนกันทั้งหมด และการแสดงผล Correct ไม่เท่ากับการรับรองคุณภาพของระบบสายดิน

2.1 เลือก Socket Tester ให้ตรงกับระบบไฟบ้านไทย

ก่อนใช้ต้องตรวจอย่างน้อย 4 เรื่อง ได้แก่ แรงดันที่รองรับ ความถี่ไฟฟ้า รูปแบบหัวเสียบ และขอบเขตการตรวจสอบตามคู่มือ

ตัวอย่างเช่น Martindale BZ101 เป็น Socket Tester ที่ระบุแรงดันใช้งาน 230V แต่ตัวเครื่องใช้รูปแบบหัวเสียบของเต้ารับที่ออกแบบสำหรับตลาดสหราชอาณาจักร จึงไม่ควรนำมาใช้กับเต้ารับไทยโดยอาศัยหัวแปลงดัดแปลงเอง

ในทางกลับกัน Klein Tools RT110 เป็นตัวอย่างเครื่องตรวจเต้ารับที่ระบุพิกัด 110/125V AC จึงไม่ใช่เครื่องมือที่ควรนำมาเสียบกับเต้ารับบ้านไทย 230V

ดังนั้นการเลือก Socket Tester ต้องตรวจให้ครบทั้งพิกัดไฟและรูปแบบการเชื่อมต่อ ไม่ใช่ดูแค่ว่าเครื่องมีคำว่า Ground Test

2.2 วิธีใช้งานเบื้องต้นอย่างปลอดภัย

สำหรับ Socket Tester แบบเสียบสำเร็จรูปที่ผู้ผลิตออกแบบให้ผู้ใช้ตรวจเบื้องต้นได้ ให้ปฏิบัติตามคู่มือเฉพาะรุ่นและทำเฉพาะเมื่อจุดใช้งานมีสภาพปลอดภัย

1. อ่านคู่มือก่อนใช้:
   ตรวจแรงดันและรูปแบบเต้ารับว่ารองรับตรงกัน และศึกษาความหมายของไฟแสดงผล
2. ตรวจสภาพภายนอก:
   หากเต้ารับหรือเครื่องตรวจแตก มีรอยไหม้ หลวม หรือเปียก ไม่ควรดำเนินการต่อ
3. เลือกบริเวณที่แห้งและปลอดภัย:
   ไม่ทดสอบขณะมือเปียก พื้นเปียก หรือมีเหตุให้สงสัยว่ามีไฟรั่ว
4. ใช้งานตรงตามคู่มือ:
   สำหรับรุ่นที่รองรับเต้ารับนั้นโดยตรง ให้ใช้งานโดยไม่เปิดฝา ไม่แหย่ขั้ว และไม่ดัดแปลงหัวต่อ
5. อ่านรูปแบบไฟหรือรหัสแจ้งเตือน:
   เทียบกับตารางของผู้ผลิตรุ่นจริง ไม่ใช้สีไฟเพียงสีเดียวตัดสิน
6. หยุดเมื่อตรวจพบ Fault หรือผลไม่ชัดเจน:
   ให้ช่างไฟตรวจหาสาเหตุ ไม่เปิดเต้ารับเพื่อสลับสายหรือแก้ไขด้วยตนเอง

หากไม่มั่นใจว่าจะเลือกหรือใช้ Tester ได้ถูกต้อง ควรข้ามขั้นตอนนี้และให้ช่างไฟฟ้าตรวจแทน

ตารางแปลผล Socket Tester: Correct, Open Earth และ Fault

คำแสดงสถานะต่อไปนี้เป็นคำที่พบได้ใน Socket Tester บางรุ่น แต่ไม่ใช่มาตรฐานคำหรือรูปแบบไฟที่เหมือนกันทุกผลิตภัณฑ์ ผู้ใช้ต้องเทียบกับคู่มือของเครื่องตรวจรุ่นจริงเสมอ

ถ้า Socket Tester ขึ้น Correct แสดงว่าปลอดภัยแล้วหรือไม่?

ยังไม่สามารถสรุปเช่นนั้น เพราะ Correct หมายถึงเครื่องตรวจไม่พบข้อผิดพลาดตามวิธีและขอบเขตที่เครื่องนั้นออกแบบให้ตรวจ ณ เวลาที่ทดสอบ

ผลดังกล่าวไม่ได้รับประกันว่าคุณภาพของตัวนำ PE ดีพอสำหรับกระแสผิดปกติทุกประเภท หรืออุปกรณ์ตัดไฟสามารถทำงานทันเวลาตามข้อกำหนดของระบบ

หากต้องการยืนยันว่าสายดินจริงและระบบป้องกันมีประสิทธิภาพ ต้องใช้การตรวจที่เหมาะสมกับระบบไฟฟ้าจริง

ข้อจำกัดของ Socket Tester: ทำไม Correct จึงไม่ได้หมายความว่ามีสายดินสมบูรณ์?

Socket Tester แบบไฟสถานะมีประโยชน์สำหรับคัดกรองปัญหาการเดินสายบางประเภท แต่ไม่ได้ถูกออกแบบให้แทนการตรวจติดตั้งไฟฟ้าทั้งระบบ

คู่มือและข้อมูลจากผู้ผลิต เช่น Klein Tools และ Martindale ระบุข้อจำกัดของเครื่องตรวจเต้ารับทั่วไปไว้อย่างชัดเจน

1. อาจตรวจไม่พบ Neutral กับ Ground ที่เชื่อมต่อผิดตำแหน่ง

การเชื่อม Neutral เข้ากับขั้ว Ground โดยไม่ถูกต้องในตำแหน่งที่ไม่ควรเชื่อม บางครั้งเรียกว่า Bootleg Ground

การเชื่อมต่อเช่นนี้อาจทำให้ Socket Tester แบบทั่วไปบางรุ่นอ่านผลคล้ายการเดินสายปกติ แม้ระบบ PE จริงไม่ได้ถูกติดตั้งอย่างถูกต้อง

Martindale ระบุว่า Socket Tester แบบมาตรฐานของบริษัทบางรุ่นไม่สามารถตรวจพบการใช้ Earth ร่วมกับ Neutral หรือการสลับ Earth และ Neutral บางลักษณะได้

ดังนั้นไม่ควรใช้ไฟ Correct เป็นเหตุผลให้ผู้ใช้เปิดเต้ารับเพื่อเชื่อม Neutral และ Ground เอง เพราะนอกจากไม่ใช่การแก้ระบบ PE ที่ถูกต้องแล้ว ยังอาจเพิ่มอันตรายทางไฟฟ้า

2. อาจตรวจไม่พบความผิดปกติหลายอย่างที่เกิดพร้อมกัน

ความผิดปกติของการเดินสายบางรูปแบบอาจเกิดร่วมกันจนรูปแบบสัญญาณไฟของเครื่องตรวจทั่วไปไม่สามารถแยกสาเหตุได้ครบ

Klein Tools ระบุว่าตัวอย่างเครื่องตรวจเต้ารับ RT110 ไม่สามารถแสดงความผิดปกติหลายรูปแบบที่เกิดพร้อมกันได้ทั้งหมด

จึงไม่ควรตีความผลจาก Socket Tester ว่าเป็นการตรวจโครงสร้างการเดินสายภายในทั้งหมด

3. ไม่จำเป็นต้องวัดคุณภาพหรือความต้านทานของสายดินได้

Socket Tester แบบตรวจรูปแบบการเดินสายอาจระบุได้ว่ามีหรือไม่มีการเชื่อมต่อที่เครื่องตรวจจับได้ แต่ไม่ได้หมายความว่าจะวัดความต้านทานของสายดิน หรือประสิทธิภาพการตัดไฟเมื่อเกิดความผิดปกติได้

ตัวอย่างเช่น Klein Tools ระบุว่าเครื่องตรวจบางรุ่นไม่สามารถใช้ยืนยัน Quality of Ground หรือคุณภาพของสายดินได้

เครื่องตรวจระดับสูงบางชนิดอาจมีฟังก์ชันวัด Earth Loop Impedance เพิ่มเติม แต่ก็ต้องใช้อย่างเหมาะสมและแปลผลตามระบบไฟจริง

4. ผลอาจขึ้นอยู่กับระบบไฟและรูปแบบเต้ารับ

Socket Tester ต้องถูกออกแบบให้ตรงกับแรงดัน ความถี่ รูปแบบขั้วไฟ และระบบไฟที่ทดสอบ หากใช้อุปกรณ์ต่างมาตรฐานหรือไม่ตรงพิกัด ผลที่ได้อาจไม่เหมาะสำหรับการตีความ และอาจเกิดอันตรายต่อผู้ใช้ได้

จึงไม่ควรนำเครื่องตรวจสำหรับระบบ 120V มาใช้งานกับไฟบ้านไทย 230V หรือใช้อุปกรณ์แปลงหัวปลั๊กที่เปลี่ยนรูปแบบการเชื่อมต่อเพื่อหวังให้ทดสอบได้

5. การทดสอบ RCD ไม่เท่ากับการตรวจว่ามี PE

การทดสอบอุปกรณ์ตัดไฟรั่วเป็นการตรวจหน้าที่ของระบบป้องกันอีกด้านหนึ่ง ไม่ได้แปลว่ามีการตรวจความต่อเนื่องของตัวนำ Protective Earth ครบทุกจุด

ทั้งระบบสายดินและเครื่องตัดไฟรั่วต้องได้รับการตรวจตามข้อกำหนดที่เหมาะสม และไม่ควรใช้ผลจากสิ่งหนึ่งแทนการยืนยันอีกสิ่งหนึ่ง

ขั้นตอนที่ 3: ให้ช่างไฟฟ้าตรวจสายดินจริงด้วยเครื่องมืออะไรบ้าง?

การตรวจระบบสายดินที่ครบถ้วนต้องอาศัยการประเมินระบบไฟฟ้าจริง ไม่ใช่ใช้เครื่องมือประเภทเดียวแล้วสรุปผลสำหรับทุกบ้าน

มาตรฐาน IEC 60364-6 ว่าด้วยการตรวจสอบการติดตั้งไฟฟ้าแรงดันต่ำ ซึ่งครอบคลุมการตรวจด้วยสายตาและการทดสอบที่เกี่ยวข้องกับระบบป้องกัน

เครื่องมือที่ช่างอาจใช้ เช่น Installation Tester, เครื่องตรวจความต่อเนื่องของตัวนำ, เครื่องวัด Loop Impedance หรือเครื่องทดสอบ RCD ตามความเหมาะสมของระบบ

1. ตรวจความต่อเนื่องของสาย Protective Earth (PE Continuity)

ช่างจะประเมินว่าเส้นทางตัวนำ PE จากเต้ารับไปยังระบบป้องกันที่เกี่ยวข้องต่อเนื่องถูกต้องหรือไม่ รวมถึงตรวจจุดต่อที่อาจหลวม ขาด หรือถูกดัดแปลง

การตรวจประเภทนี้เป็นงานที่ต้องจัดสภาพวงจรให้ปลอดภัยและใช้เครื่องมือที่เหมาะสม ไม่ใช่ให้ผู้ใช้ทั่วไปเปิดฝาเต้ารับหรือใช้มัลติมิเตอร์จิ้มช่องสายดินขณะมีไฟ

2. ตรวจการต่อขั้วไฟและการเดินสาย (Polarity / Wiring)

ช่างควรตรวจว่าการต่อ Line, Neutral และ PE สอดคล้องกับรูปแบบระบบไฟและมาตรฐานที่เกี่ยวข้องหรือไม่

หากพบการเชื่อม Neutral กับ Ground ผิดตำแหน่ง สาย PE ขาด หรือการต่อสายผิดรูปแบบ ต้องแก้ไขตามระบบการติดตั้งจริง

3. ตรวจ Earth Fault Loop Impedance

Earth Fault Loop Impedance คืออิมพีแดนซ์ของเส้นทางที่เกี่ยวข้องกับกระแสไฟฟ้าขัดข้องลงดินตามรูปแบบระบบ

การตรวจค่านี้ช่วยให้ช่างประเมินว่ากรณีเกิดความผิดปกติ กระแสและระบบป้องกันจะสัมพันธ์กันอย่างไร และมีเงื่อนไขที่เหมาะสมต่อการตัดไฟตามการออกแบบหรือไม่

แต่การตรวจ Loop Impedance ไม่ใช่การทดสอบที่ผู้ใช้ทั่วไปควรทำเอง และไม่ใช่ทุกอาคารจะใช้วิธีหรือเกณฑ์เดียวกัน เพราะขึ้นอยู่กับรูปแบบระบบต่อลงดินและอุปกรณ์ป้องกันที่ติดตั้ง

4. ตรวจระบบหลักดินและการเชื่อมประสานศักย์ตามความเหมาะสม

บางระบบจำเป็นต้องตรวจคุณสมบัติของหลักดินหรือเส้นทางดิน รวมถึงการเชื่อมต่อส่วนโลหะต่าง ๆ ของอาคารตามมาตรฐานการติดตั้ง

การประเมินต้องพิจารณาว่าอาคารใช้รูปแบบระบบต่อลงดินประเภทใด เช่น TN หรือ TT เพราะหน้าที่ของอุปกรณ์ป้องกันและวิธีตรวจยืนยันอาจแตกต่างกัน

จึงไม่ควรกำหนดตัวเลขความต้านทานสายดินเพียงค่าเดียวแล้วใช้ตัดสินความปลอดภัยของบ้านทุกประเภทโดยไม่ดูระบบจริง

5. ตรวจ RCD / RCBO และการป้องกันวงจร

ช่างควรตรวจว่าระบบตัดไฟรั่วที่ติดตั้งเหมาะสมกับวงจรและรูปแบบไฟฟ้าจริงหรือไม่ และทดสอบการทำงานด้วยเครื่องมือที่เหมาะสมตามข้อกำหนด

การตรวจควรรวมถึงการระบุว่าวงจรเต้ารับที่สงสัยอยู่ภายใต้อุปกรณ์ป้องกันตัวใด และเมื่อเกิดความผิดปกติ ระบบมีเงื่อนไขสำหรับการตัดไฟที่เหมาะสมหรือไม่

ตัวอย่างเครื่องมือสำหรับงานตรวจติดตั้งไฟฟ้า เช่น Fluke 1662 ซึ่งมีฟังก์ชันตรวจ Continuity, Insulation Resistance, Loop Impedance และ RCD Testing เป็นตัวอย่างประเภทของการทดสอบที่ช่างอาจใช้ตามงาน ไม่ใช่เครื่องมือที่แนะนำให้ผู้ใช้ทั่วไปนำมาทดลองกับไฟบ้านเอง

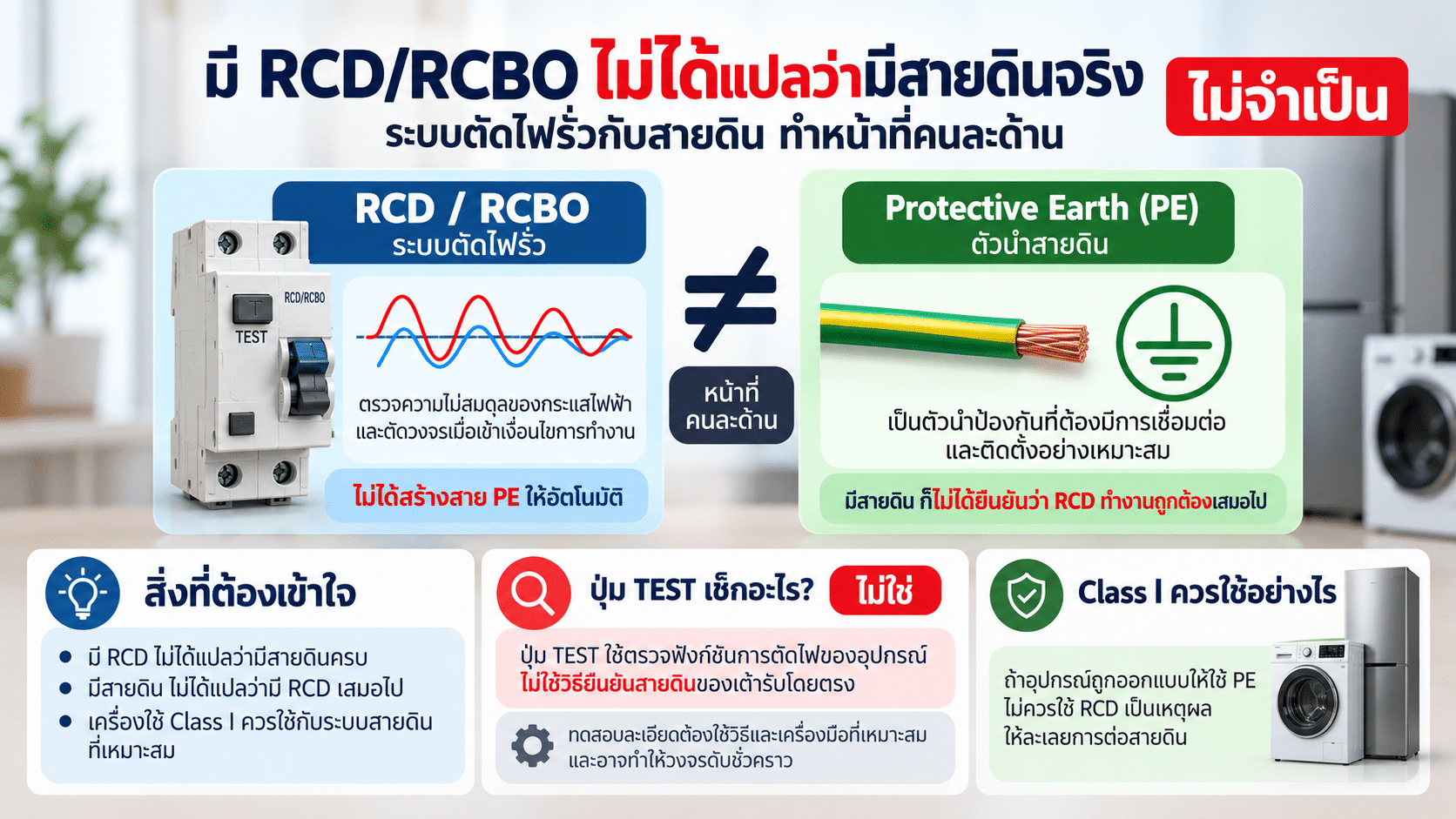

ถ้าตู้ไฟมี RCD หรือ RCBO แสดงว่าเต้ารับมีสายดินจริงไหม?

ไม่จำเป็น เพราะระบบตัดไฟรั่วและตัวนำสายดินทำหน้าที่คนละด้าน

RCD ตรวจความไม่สมดุลของกระแสไฟฟ้าตามเงื่อนไขการทำงาน ส่วน Protective Earth เป็นตัวนำป้องกันที่ต้องมีการเชื่อมต่อและติดตั้งอย่างเหมาะสม

การติดตั้ง RCD ไม่ได้สร้างสาย PE ให้เต้ารับโดยอัตโนมัติ และการมีสายดินก็ไม่ได้หมายความว่าอุปกรณ์ RCD จะมีอยู่หรือทำงานถูกต้องเสมอไป

หากเครื่องใช้ Class I ถูกออกแบบให้ใช้ PE ควรใช้งานกับระบบสายดินที่เหมาะสมและไม่ใช้เครื่องตัดไฟรั่วเป็นเหตุผลให้ละเลยการต่อสายดิน

อ่านเพิ่มเติมที่ Surge Protection ต่างจาก RCD อย่างไร? ทำไมระบบกันไฟกระชากไม่ใช่ระบบกันไฟดูด

ปุ่ม TEST ของ RCD ใช้เช็กสายดินจริงได้ไหม?

ไม่ใช่วิธียืนยันสายดินโดยตรง เพราะปุ่ม TEST ของอุปกรณ์มีวัตถุประสงค์เพื่อตรวจฟังก์ชันการตัดไฟตามการออกแบบของอุปกรณ์นั้น

แม้อุปกรณ์ตัดไฟรั่วจะทำงานเมื่อทดสอบ ก็ไม่ได้ยืนยันว่าสาย PE ของเต้ารับแต่ละจุดต่อเนื่องครบถ้วน

หากต้องการตรวจระบบ RCD อย่างละเอียด รวมถึงเวลาหรือกระแสที่ทำให้ตัด ต้องใช้วิธีและเครื่องมือที่เหมาะสมโดยผู้มีความรู้ และต้องคำนึงว่าการทดสอบอาจทำให้วงจรไฟฟ้าดับชั่วคราว

ตัวอย่างสถานการณ์: บ้านเก่า คอนโด และปลั๊กพ่วง 3 ขา

กรณีที่ 1: บ้านเก่ามีเต้ารับ 2 รู

หากบ้านมีเต้ารับ 2 รู และไม่ทราบประวัติระบบสายดิน ไม่ควรสรุปว่าการเปลี่ยนหน้ากากเป็น 3 รูจะทำให้เกิดสายดินทันที

ต้องให้ช่างประเมินระบบไฟเดิมและแนวทางเดินสายดินที่เหมาะสมก่อน โดยเฉพาะจุดที่ใช้อุปกรณ์ซึ่งผู้ผลิตกำหนดให้ต่อ PE

อ่านบทความ BLL เรื่อง ปลั๊ก 3 ขา เต้ารับ 2 รู เสียบไม่ได้ ควรทำอย่างไร?

กรณีที่ 2: คอนโดมีเต้ารับ 3 รูทุกห้อง

การที่มีเต้ารับ 3 รูทุกจุดไม่ได้ยืนยันว่าทุกวงจรมี PE ต่อเนื่องและสมบูรณ์

หากต้องการตรวจระบบจริง ควรแจ้งนิติบุคคลหรือฝ่ายอาคารให้ตรวจประวัติการติดตั้งและประสานช่างไฟฟ้าที่เกี่ยวข้อง ไม่ควรเปิดแผงไฟรวมของอาคารหรือปรับปรุงระบบส่วนกลางด้วยตัวเอง

กรณีที่ 3: ใช้ปลั๊กพ่วง 3 ขา แต่เต้ารับผนังไม่มีสายดิน

ปลั๊กพ่วง 3 ขาไม่ได้สร้างสายดินขึ้นมาเอง หากต้นทางไม่มีตัวนำ PE หรือเส้นทาง PE ขาด การต่อปลั๊กพ่วงเพิ่มก็ไม่ได้แก้ปัญหาความต่อเนื่องของสายดินต้นทาง

แม้ปลั๊กพ่วงมี มอก. และขั้วสายดิน ก็ต้องเชื่อมต่อกับเต้ารับต้นทางที่มีระบบสายดินจริง

สำหรับการตรวจฉลากและมาตรฐานชุดสายพ่วง อ่าน ปลั๊กไฟพ่วง มอก. เลือกอย่างไรให้ปลอดภัย

กรณีที่ 4: เครื่องใช้มีปลั๊ก 3 ขา แต่ยังทำงานได้แม้ไม่ต่อสายดิน

เครื่องอาจทำงานได้ตามปกติ เพราะวงจรจ่ายไฟผ่าน Line และ Neutral ยังครบ แต่การที่เครื่องเปิดติดไม่ได้ยืนยันว่าเส้นทาง PE ทำงานตามการออกแบบ

หากอุปกรณ์เป็นประเภทที่ผู้ผลิตกำหนดให้ต่อสายดิน ควรหยุดใช้กับจุดจ่ายไฟที่ไม่มีหรือยังยืนยันสายดินไม่ได้ และให้ช่างตรวจระบบก่อน

กรณีที่ 5: Socket Tester ขึ้น Correct แต่สัมผัสเครื่องแล้วรู้สึกไฟดูด

ต้องหยุดใช้งานทันที เพราะอาการไฟดูดหรือรู้สึกชาที่ตัวเครื่องเป็นสัญญาณอันตราย และการแสดงผล Correct ของ Socket Tester ไม่ได้หักล้างอาการดังกล่าว

ไม่ควรทดลองจับซ้ำเพื่อยืนยัน ให้ตัดไฟจากจุดที่ปลอดภัยเมื่อสามารถทำได้ และให้ช่างตรวจทั้งตัวเครื่อง เต้ารับ สาย PE และอุปกรณ์ป้องกันของวงจร

วิธีเช็กสายดินที่ไม่ควรทำด้วยตัวเอง

การตรวจสายดินเป็นงานเกี่ยวกับระบบไฟฟ้าที่มีแรงดันอันตราย จึงไม่ควรใช้วิธีทดลองที่อาจทำให้ร่างกายหรืออุปกรณ์กลายเป็นเส้นทางของกระแสไฟฟ้า

หากอุปกรณ์หรือเต้ารับมีรอยไหม้ ความร้อนผิดปกติ เสียงจี่ ประกายไฟ หรือมีอาการไฟดูด ต้องหยุดใช้และให้ช่างตรวจทันที ไม่ควรเสียบ Socket Tester เพื่อทดลองซ้ำในจุดที่สงสัยว่าชำรุด

Checklist ก่อนเรียกช่างไฟมาตรวจสายดินจริง

เจ้าของบ้านหรือผู้อยู่อาศัยสามารถเตรียมข้อมูลต่อไปนี้ได้โดยไม่ต้องเปิดระบบไฟฟ้าภายใน

คำถามที่พบบ่อยเกี่ยวกับการเช็กสายดินจริง

1. จะรู้ได้อย่างไรว่าเต้ารับบ้านมีสายดินจริง?

ควรเริ่มจากตรวจชนิดเต้ารับและสภาพระบบภายนอก ใช้ Socket Tester ที่ตรงกับระบบไฟเพื่อคัดกรองเบื้องต้น และให้ช่างไฟตรวจความต่อเนื่องของ PE กับการทำงานของระบบป้องกัน เพราะเต้ารับ 3 รูหรือไฟ Correct เพียงอย่างเดียวไม่สามารถยืนยันสายดินได้ครบถ้วน

2. เต้ารับ 3 รูมีสายดินจริงทุกจุดหรือไม่?

ไม่จำเป็น เพราะบางจุดอาจไม่ได้เดินสาย PE มาถึง หรือมีสายที่หลุด ขาด หรือเชื่อมต่อผิด การมีรูที่สามจึงไม่ใช่หลักฐานว่าระบบสายดินสมบูรณ์

3. Socket Tester ขึ้น Correct แปลว่ามีสายดินแน่นอนไหม?

ยังไม่สามารถยืนยันได้ทั้งหมด เพราะ Socket Tester แบบทั่วไปอาจตรวจไม่พบความผิดปกติบางประเภท เช่น การเชื่อม Neutral กับ Ground อย่างไม่ถูกต้อง หรือคุณภาพของเส้นทาง PE ต้องให้ช่างตรวจด้วยวิธีที่เหมาะสมหากต้องการยืนยัน

4. Open Earth บน Socket Tester หมายความว่าอะไร?

Open Earth เป็นสถานะที่เครื่องตรวจบางรุ่นใช้แจ้งลักษณะที่สอดคล้องกับสายดินไม่ต่อหรือเส้นทางสายดินผิดปกติภายใต้เงื่อนไขที่ตรวจจับได้ ควรหยุดใช้จุดนั้นกับเครื่องที่ต้องใช้ PE และให้ช่างไฟตรวจ ไม่ควรเปิดเต้ารับแก้เอง

5. ใช้ Socket Tester 110V หรือ 120V กับไฟบ้านไทยได้ไหม?

ไม่ควรใช้ เพราะไฟบ้านไทยโดยทั่วไปมีแรงดันประมาณ 230V AC ความถี่ 50Hz ต้องเลือกเครื่องตรวจที่รองรับพิกัดและรูปแบบเต้ารับจริง ไม่ใช้หัวแปลงดัดแปลงเพื่อเสียบเครื่องตรวจต่างมาตรฐาน

6. ใช้มัลติมิเตอร์ตรวจสายดินเองได้ไหม?

สำหรับผู้ใช้ทั่วไปที่ไม่มีความรู้ด้านไฟฟ้าและเครื่องมือที่เหมาะสม ไม่แนะนำให้ใช้มัลติมิเตอร์วัดเต้ารับที่มีไฟ เพราะมีความเสี่ยงไฟฟ้าดูดและลัดวงจร อีกทั้งผลวัดแรงดันเพียงอย่างเดียวไม่ได้ยืนยันคุณภาพและความต่อเนื่องของ PE ทั้งระบบ

7. มี RCD หรือ RCBO แล้วแปลว่ามีสายดินจริงไหม?

ไม่จำเป็น RCD และ RCBO เป็นอุปกรณ์ป้องกันที่ทำหน้าที่ต่างจากสายดิน การมีอุปกรณ์ตัดไฟรั่วไม่ได้สร้างสาย PE ให้เต้ารับ และผลการทดสอบ RCD ไม่ได้ใช้ยืนยันความต่อเนื่องของ PE โดยตรง

8. ถ้าตรวจแล้วบ้านไม่มีสายดิน ควรทำอย่างไร?

ควรให้ช่างไฟฟ้าประเมินระบบต่อลงดินของอาคาร การเดินสาย PE เต้ารับและอุปกรณ์ป้องกัน แล้วปรับปรุงตามมาตรฐาน ไม่ควรหักขากราวด์ ต่อ Neutral เข้ากับ Ground หรือใช้ปลั๊กพ่วง 3 ขาแทนการแก้ระบบต้นทาง

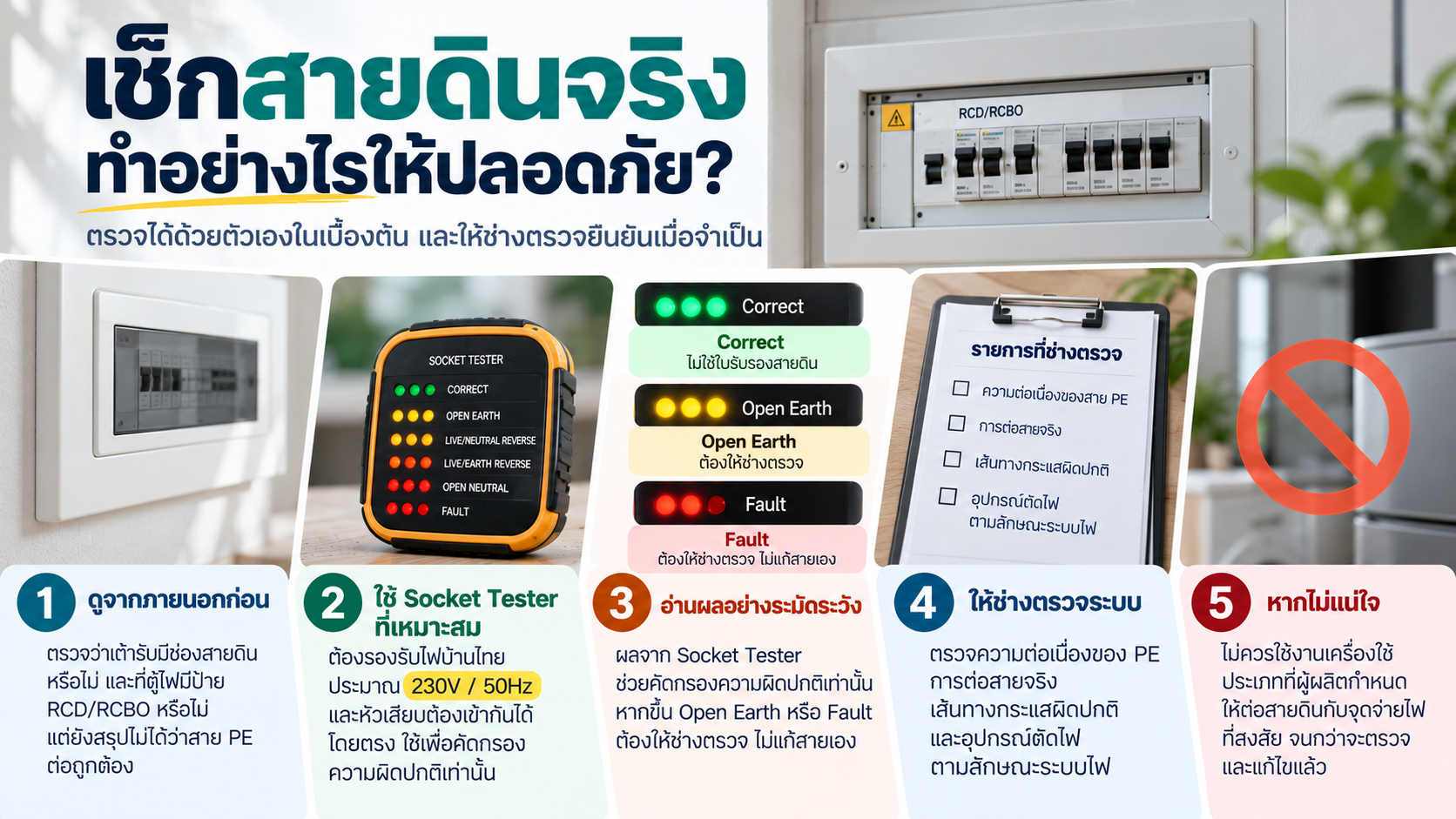

สรุป เช็กสายดินจริงต้องดูทั้งเต้ารับและระบบไฟ ไม่ใช่แค่ 3 รู

การเช็กสายดินจริงในบ้านควรทำเป็นลำดับ เริ่มจากสังเกตสภาพเต้ารับและข้อมูลตู้ไฟจากภายนอก จากนั้นอาจใช้ Socket Tester ที่ตรงกับแรงดัน ความถี่ และชนิดเต้ารับ เพื่อคัดกรองความผิดปกติทั่วไป

อย่างไรก็ตาม Socket Tester มีข้อจำกัด โดยเฉพาะการตรวจความผิดปกติของ Neutral และ Ground บางรูปแบบ การตรวจคุณภาพสายดิน และการยืนยันประสิทธิภาพของระบบตัดไฟเมื่อเกิดความผิดปกติ

แม้เครื่องตรวจจะแสดงผล Correct ก็ยังไม่ใช่หลักฐานว่าระบบ PE ถูกติดตั้งสมบูรณ์ทั้งหมด จึงควรให้ช่างไฟฟ้าตรวจความต่อเนื่องของ PE การเดินสาย เส้นทางกระแสไฟขัดข้อง และอุปกรณ์ป้องกันตามระบบไฟจริง

ผู้ใช้ทั่วไปไม่ควรใช้มัลติมิเตอร์จิ้มเต้ารับ เปิดตู้ไฟ หรือดัดแปลงการต่อสายเอง เพราะอาจเพิ่มความเสี่ยงไฟฟ้าดูดและทำให้ระบบป้องกันไม่ทำงานตามที่ออกแบบไว้

หากเครื่องใช้กำหนดให้ต่อสายดิน แต่จุดจ่ายไฟยังไม่สามารถยืนยันว่ามี PE จริง ควรให้ช่างตรวจและแก้ไขระบบก่อนใช้งาน

จำง่าย:
เต้ารับ 3 รู ≠ ยืนยันมีสายดิน |
Socket Tester ขึ้น Correct ≠ รับรองสายดินทั้งระบบ |
มี RCD ≠ มี PE ครบ |
ต้องการยืนยันสายดินจริง = ให้ช่างตรวจระบบและอุปกรณ์ป้องกัน
