Clamping Voltage คืออะไร? วิธีอ่านสเปกปลั๊กกันไฟกระชากให้ถูกต้อง

เผยแพร่ครั้งแรก: 14 ตุลาคม 2026 | อัปเดตล่าสุด: 27 ตุลาคม 2026

Clamping Voltage คืออะไร?
เป็นคำที่เกี่ยวข้องกับระดับแรงดันไฟฟ้าซึ่งอุปกรณ์ป้องกันไฟกระชาก หรือ Surge Protective Device (SPD) เริ่มจำกัดแรงดันหรือจำกัดแรงดันไว้ระหว่างเกิด Surge ตามนิยามและเงื่อนไขการวัดที่ใช้ ขณะที่ Let-through Voltage หมายถึงแรงดันที่ยังเหลือผ่านระบบป้องกันไปยังด้านอุปกรณ์ภายใต้การทดสอบที่กำหนด ดังนั้นหากต้องการเลือกปลั๊กกันไฟกระชาก ไม่ควรดูเฉพาะว่า Clamping Voltage ต่ำที่สุด แต่ต้องตรวจแรงดันใช้งานของระบบ ค่า VPR หรือ Up ความสามารถในการรับกระแส Surge รูปคลื่นทดสอบ มาตรฐาน และการออกแบบวงจร MOV ร่วมกัน

Clamping Voltage คืออะไร? เกี่ยวข้องกับไฟกระชากอย่างไร

Surge หรือ Transient Overvoltage คือเหตุการณ์ที่แรงดันไฟฟ้าเพิ่มสูงผิดปกติในช่วงเวลาสั้น ๆ ซึ่งอาจเกิดจากการสวิตช์โหลดบางประเภท เหตุการณ์ในระบบจำหน่ายไฟฟ้า หรือผลจากฟ้าผ่าบางกรณี

Surge Protector เป็นอุปกรณ์ที่ออกแบบมาเพื่อลดผลกระทบของแรงดันเกินชั่วขณะ โดยใช้ชิ้นส่วนหรือวงจรที่ตอบสนองต่อการเปลี่ยนแปลงของแรงดัน เช่น MOV, TVS หรือ GDT ตามลักษณะการออกแบบ

เมื่อแรงดันไฟฟ้าสูงขึ้นถึงช่วงที่วงจรป้องกันเริ่มตอบสนอง อุปกรณ์จะช่วยจำกัดแรงดันหรือเบี่ยงกระแส Surge ตามคุณสมบัติของวงจร

คำว่า Clamping Voltage จึงใช้สื่อถึงพฤติกรรมการจำกัดแรงดันนี้ แต่มีข้อควรระวังคือผู้ผลิตและเอกสารทางเทคนิคไม่ได้ใช้คำดังกล่าวในความหมายเดียวกันทุกกรณี

Clamping Voltage มีความหมายแตกต่างกันตามบริบท

ในข้อมูลของ Surge Protector ทั้งชุด คำว่า Clamping Voltage อาจใช้ในความหมายของแรงดันจำกัดที่เกี่ยวข้องกับสมรรถนะของวงจรป้องกัน

แต่เมื่ออ่าน Datasheet ของชิ้นส่วน MOV คำที่คล้ายกันอาจใช้กับแรงดันที่วัดบนตัวชิ้นส่วนภายใต้กระแสทดสอบที่กำหนด ซึ่งไม่จำเป็นต้องตรงกับแรงดัน Let-through ของผลิตภัณฑ์ทั้งชุด

ดังนั้นก่อนนำ Clamping Voltage ของสองผลิตภัณฑ์มาเปรียบเทียบ ต้องถามก่อนว่าเป็นค่าของชิ้นส่วนภายใน หรือเป็นผลทดสอบระบบ Surge Protector ทั้งชุด

การจำกัดแรงดันไม่ได้หมายความว่าแรงดันจะคงที่ตลอดเหตุการณ์

MOV เป็นชิ้นส่วนที่มีพฤติกรรมกระแสและแรงดันแบบไม่เชิงเส้น เมื่อแรงดันเพิ่มขึ้น ความสามารถในการนำกระแสจะเปลี่ยนไปตามคุณสมบัติของวัสดุ

ด้วยเหตุนี้ แรงดันที่เกิดขึ้นระหว่างรับ Surge ไม่ได้จำเป็นต้องอยู่ที่ค่าคงที่ค่าเดียวตลอดเหตุการณ์ และค่าแรงดันจำกัดอาจเปลี่ยนตามขนาดกระแส รูปคลื่น และการออกแบบระบบป้องกัน

จึงไม่ควรตีความว่าหากผลิตภัณฑ์ระบุ Clamping Voltage ตัวเลขหนึ่งแล้ว แรงดันที่เครื่องใช้ไฟฟ้าได้รับจริงจะไม่มีทางเกินตัวเลขนั้นในทุกสถานการณ์

Clamping Voltage กับ Let-through Voltage ต่างกันอย่างไร?

คำว่า Clamping Voltage และ Let-through Voltage มักปรากฏในเอกสารเกี่ยวกับ Surge Protection และบางแหล่งใช้คำสองคำนี้ใกล้เคียงกัน

อย่างไรก็ตาม หากต้องการเปรียบเทียบคุณสมบัติของผลิตภัณฑ์ ควรแยกระหว่างพฤติกรรมของชิ้นส่วนป้องกันกับค่าแรงดันที่วัดได้จากระบบป้องกันทั้งชุด

Let-through Voltage ต่ำกว่า หมายความว่าป้องกันดีกว่าเสมอหรือไม่?

หากเป็น SPD ที่เทียบเคียงกันได้ และใช้รูปคลื่น กระแส โหมดการป้องกัน และจุดวัดเดียวกัน ค่า Let-through Voltage ที่ต่ำกว่าโดยทั่วไปสะท้อนการจำกัดแรงดันได้ดีกว่าในเงื่อนไขทดสอบนั้น

แต่ไม่ใช่คำตอบสุดท้ายว่าผลิตภัณฑ์มีคุณภาพดีกว่าทุกด้าน เพราะยังต้องดูพิกัดการรับกระแส Surge ความทนทาน การทำงานในแรงดันปกติ และความปลอดภัยของผลิตภัณฑ์ทั้งชุด

VPR และ Up คืออะไร? ทำไมไม่ควรนำมาเทียบตรง ๆ

ผู้ใช้ที่อ่าน Datasheet ของ Surge Protector อาจพบว่าผู้ผลิตไม่ได้ใช้คำว่า Clamping Voltage ทุกครั้ง แต่ใช้คำว่า VPR หรือ Up แทน

สองค่านี้เกี่ยวข้องกับระดับแรงดันป้องกัน แต่มีนิยามและระบบการทดสอบแตกต่างกัน

1. VPR — Voltage Protection Rating

VPR เป็นพิกัดที่ใช้ในมาตรฐาน ANSI/UL 1449 สำหรับ Surge Protective Devices โดยอ้างอิงผลการวัดแรงดันจำกัดของ SPD จากการทดสอบด้วย Combination Wave Generator ตามเงื่อนไขของมาตรฐาน

NEMA อธิบายว่าการกำหนด VPR ใช้ผลทดสอบจากเครื่องกำเนิดที่ตั้งค่า 6kV / 3kA โดยค่าแรงดันจำกัดที่วัดได้จะถูกนำไปกำหนดเป็นระดับพิกัดจากตารางมาตรฐาน

ตัวเลข 6kV / 3kA ในที่นี้หมายถึงเงื่อนไขของเครื่องกำเนิดคลื่นทดสอบ ไม่ใช่การกล่าวว่า SPD จ่ายไฟ 6,000V และกระแส 3,000A ให้เครื่องใช้ตามปกติ

VPR จึงไม่ใช่ค่าที่วัดแล้วรายงานเป็นตัวเลขดิบโดยตรงทุกครั้ง แต่เป็นค่าพิกัดที่จัดตามระดับที่กำหนดในมาตรฐาน

2. Up — Voltage Protection Level

Up เป็นคำที่ใช้ในระบบมาตรฐาน IEC เพื่อบอกระดับแรงดันป้องกันของ SPD ภายใต้การทดสอบที่กำหนด

Phoenix Contact อธิบายว่า Up เป็นค่าที่ใช้แสดงความสามารถในการจำกัดแรงดัน Surge ที่ขั้วต่อของอุปกรณ์ โดยมีเงื่อนไขเรื่องรูปคลื่น ความชันของแรงดัน และขนาดกระแสที่ใช้ทดสอบ

การเปรียบเทียบ Up ต้องพิจารณาชนิดการทดสอบและประเภท SPD ที่เกี่ยวข้อง ไม่ควรหยิบตัวเลข Up ของอุปกรณ์ชนิดหนึ่งไปเทียบกับ VPR ของอีกระบบมาตรฐานโดยตรง

ตัวเลข 700V ของ VPR กับ 700V ของ Up เท่ากันหรือไม่?

ในเชิงหน่วย ทั้งสองมีหน่วยเป็น Volt เหมือนกัน แต่ไม่ได้หมายความว่าผลิตภัณฑ์สองรุ่นมีสมรรถนะเท่ากัน เพราะที่มาของพิกัดและวิธีทดสอบอาจแตกต่างกัน

หากต้องการเปรียบเทียบประสิทธิภาพอย่างถูกต้อง ควรตรวจ Datasheet หรือรายงานการทดสอบที่ใช้เงื่อนไขสอดคล้องกัน แทนการเทียบเฉพาะค่าตัวเลขหน้าหน่วย V

ทำไม Clamping Voltage ยิ่งต่ำ ไม่ได้แปลว่ายิ่งดีเสมอไป?

สำหรับอุปกรณ์ที่มีคุณสมบัติอื่นเทียบเคียงกันได้และใช้วิธีทดสอบเดียวกัน ค่าแรงดันจำกัดที่ต่ำกว่าอาจเป็นข้อดี เพราะช่วยลดระดับแรงดัน Surge ที่ยังคงอยู่หลังวงจรป้องกันทำงาน

แต่การเลือก Surge Protector สำหรับใช้งานจริงต้องพิจารณาหลายปัจจัยร่วมกัน

1. ต้องรองรับแรงดันไฟปกติของระบบก่อน

ระบบไฟฟ้าบ้านไทยมีแรงดันใช้งานปกติโดยทั่วไปประมาณ 230V AC ขณะที่ Surge Protector ต้องรองรับการใช้งานต่อเนื่องของระบบไฟดังกล่าวตามข้อกำหนดของรุ่นจริง

หากนำ SPD ที่ออกแบบสำหรับระบบแรงดันต่ำกว่ามาใช้กับระบบที่มีแรงดันสูงกว่าเกณฑ์ที่รองรับ อุปกรณ์อาจทำงานนอกสเปก เกิดความร้อนหรือเสียหายได้

จึงต้องตรวจ Nominal Voltage และ Maximum Continuous Operating Voltage ก่อนเปรียบเทียบแรงดันจำกัด Surge

2. ต้องดู MCOV หรือ Uc ร่วมด้วย

MCOV หรือ Maximum Continuous Operating Voltage เป็นพิกัดแรงดันสูงสุดที่สามารถจ่ายต่อเนื่องให้ SPD ได้ตามข้อกำหนด

ในระบบ IEC มักใช้สัญลักษณ์ Uc สำหรับ Maximum Continuous Operating Voltage

ค่านี้ไม่ใช่ Clamping Voltage และไม่ควรถูกใช้แทนค่า VPR หรือ Up

หาก SPD ไม่เหมาะกับแรงดันใช้งานปกติหรือสภาวะแรงดันเกินที่อาจเกิดขึ้นต่อเนื่อง ก็อาจไม่เหมาะสำหรับการติดตั้ง แม้ตัวเลขแรงดันจำกัดดูต่ำและน่าสนใจก็ตาม

3. ต้องดูความสามารถในการรับกระแส Surge

SPD ที่มีค่าแรงดันจำกัดต่ำอาจมีคุณสมบัติด้านการรับกระแส Surge แตกต่างจากอีกรุ่นหนึ่ง

ค่าที่ใช้บอกความสามารถด้านนี้อาจรวมถึง Nominal Discharge Current, Maximum Discharge Current หรือ Impulse Current แล้วแต่ประเภท SPD และระบบมาตรฐาน

จึงไม่ควรเลือกจากค่า Clamping Voltage เพียงอย่างเดียวโดยไม่ดูว่าผลิตภัณฑ์สามารถรับเหตุการณ์ Surge ตามเงื่อนไขที่ต้องการได้หรือไม่

4. ต้องเปรียบเทียบภายใต้รูปคลื่นเดียวกัน

ผลการจำกัดแรงดันขึ้นอยู่กับรูปคลื่นทดสอบ ขนาดกระแส ระยะเวลาของเหตุการณ์ และจุดวัด

ตัวเลข Clamping Voltage ที่วัดด้วยกระแสขนาดหนึ่งจึงไม่ควรถูกนำไปเทียบกับอีกค่าที่วัดด้วยกระแสต่างกันโดยไม่ตรวจเงื่อนไข

5. ต้องดูโหมดการป้องกัน

ผลิตภัณฑ์บางรุ่นระบุค่า VPR หรือ Up แยกตามโหมด เช่น Line-to-Neutral, Line-to-Earth หรือ Neutral-to-Earth

หากนำตัวเลขจากโหมดหนึ่งมาเปรียบเทียบกับอีกโหมดหนึ่งโดยตรง อาจได้ข้อสรุปที่คลาดเคลื่อน

6. การติดตั้งและจุดต่อสายมีผลต่อแรงดันจริง

สำหรับระบบ SPD ที่ติดตั้งในตู้ไฟ ความยาวสายต่อและการจัดตำแหน่งอุปกรณ์สามารถส่งผลต่อแรงดันที่ปรากฏระหว่างเกิด Surge ได้

Eaton และ Phoenix Contact อธิบายว่าแรงดันตกคร่อมจากอิมพีแดนซ์ของสายต่อสามารถทำให้แรงดันที่อุปกรณ์ปลายทางได้รับแตกต่างจากค่าที่วัดจากตัว SPD ในห้องทดสอบ

ดังนั้นอุปกรณ์ที่มีค่าพิกัดแรงดันจำกัดดี แต่ติดตั้งไม่เหมาะสม ก็อาจไม่ได้ให้ผลการป้องกันตามที่คาดหวัง

Clamping Voltage เกี่ยวข้องกับ MOV และ Joule Rating อย่างไร?

Clamping Voltage, MOV และ Joule Rating เป็นคำศัพท์ที่สัมพันธ์กับ Surge Protection แต่ไม่ได้หมายถึงคุณสมบัติเดียวกัน

MOV คืออะไร?

MOV หรือ Metal Oxide Varistor เป็นชิ้นส่วนที่มีความต้านทานเปลี่ยนแปลงตามแรงดันไฟฟ้า และพบได้ในวงจร Surge Protection หลายประเภท

เมื่อแรงดันอยู่ในช่วงปกติ MOV มีความต้านทานสูง แต่เมื่อแรงดันเพิ่มขึ้นถึงช่วงที่กำหนด ความสามารถในการนำกระแสจะเพิ่มขึ้นอย่างรวดเร็ว เพื่อช่วยจำกัดแรงดันและเบี่ยงกระแส Surge ตามการออกแบบ

การเลือก MOV จึงต้องตรวจทั้งพิกัดแรงดัน ความสามารถในการรับกระแส พลังงาน และคุณสมบัติการจำกัดแรงดันของชิ้นส่วนนั้น

ค่า Clamping ของ MOV เท่ากับค่า VPR ของปลั๊กทั้งชุดหรือไม่?

ไม่จำเป็น เพราะค่าแรงดันของ MOV ใน Datasheet มักระบุภายใต้เงื่อนไขทดสอบของชิ้นส่วน ขณะที่ค่า VPR เป็นผลทดสอบและพิกัดที่เกี่ยวข้องกับ Surge Protective Device ตามมาตรฐาน UL 1449

เมื่อประกอบ MOV เข้ากับวงจรจริง ยังมีปัจจัยอื่น เช่น การจัดวงจร ตัวนำ ฟิวส์ ชิ้นส่วนป้องกันร่วม และตำแหน่งการวัด

ดังนั้นไม่ควรนำค่าแรงดันที่วัดจาก MOV ตัวเดียวมาอ้างว่าเป็นค่า VPR หรือ Let-through Voltage ของปลั๊กพ่วงทั้งชุดโดยไม่มีผลทดสอบรองรับ

Joule Rating คืออะไร?

Joule Rating เป็นค่าพลังงานที่ผู้ผลิตบางรายใช้บอกความสามารถด้านพลังงานของระบบ Surge Protection ตามเงื่อนไขที่กำหนด

ตัวเลข Joule ไม่ได้บอกว่าแรงดันที่ผ่านไปยังเครื่องใช้จะเหลือเท่าไรโดยตรง และไม่ได้เท่ากับ Watt หรือ Ampere ของปลั๊กพ่วง

NEMA อธิบายว่าการเปรียบเทียบ Joule Rating ข้ามผลิตภัณฑ์อาจทำให้เข้าใจผิด หากวิธีประเมินพลังงานหรือรูปคลื่นทดสอบแตกต่างกัน

ตัวอย่างเช่น Surge Protector รุ่นหนึ่งอาจมี Joule Rating สูงกว่า แต่อีกรุ่นอาจมีผลการจำกัดแรงดันที่ต่ำกว่าในเงื่อนไขทดสอบที่เปรียบเทียบกันได้ จึงไม่สามารถจัดอันดับคุณภาพด้วยตัวเลข Joule เพียงตัวเดียว

MOV เสื่อมแล้ว Clamping Voltage เปลี่ยนได้ไหม?

MOV สามารถเสื่อมจากความเค้นทางไฟฟ้าและความร้อนที่เกิดจาก Surge รวมถึงความเสียหายจากเหตุการณ์รุนแรงได้

การเสื่อมอาจทำให้คุณสมบัติทางไฟฟ้าของชิ้นส่วนเปลี่ยนไป แต่ไม่ควรคาดเดาว่าค่า Clamping Voltage จะเพิ่มหรือลดเท่าไรจากระยะเวลาใช้งานเพียงอย่างเดียว

ผู้ใช้ทั่วไปไม่สามารถตรวจสภาพ MOV โดยดูจากการที่ปลั๊กยังจ่ายไฟได้ และไม่ควรเปิดตัวเครื่องเพื่อทดสอบวงจรด้วยตนเอง

BLL มีบทความที่อธิบายเรื่องนี้ไว้โดยเฉพาะ: อายุปลั๊กกันไฟกระชากนานแค่ไหน? MOV เสื่อมได้หรือไม่หลังรับไฟกระชาก

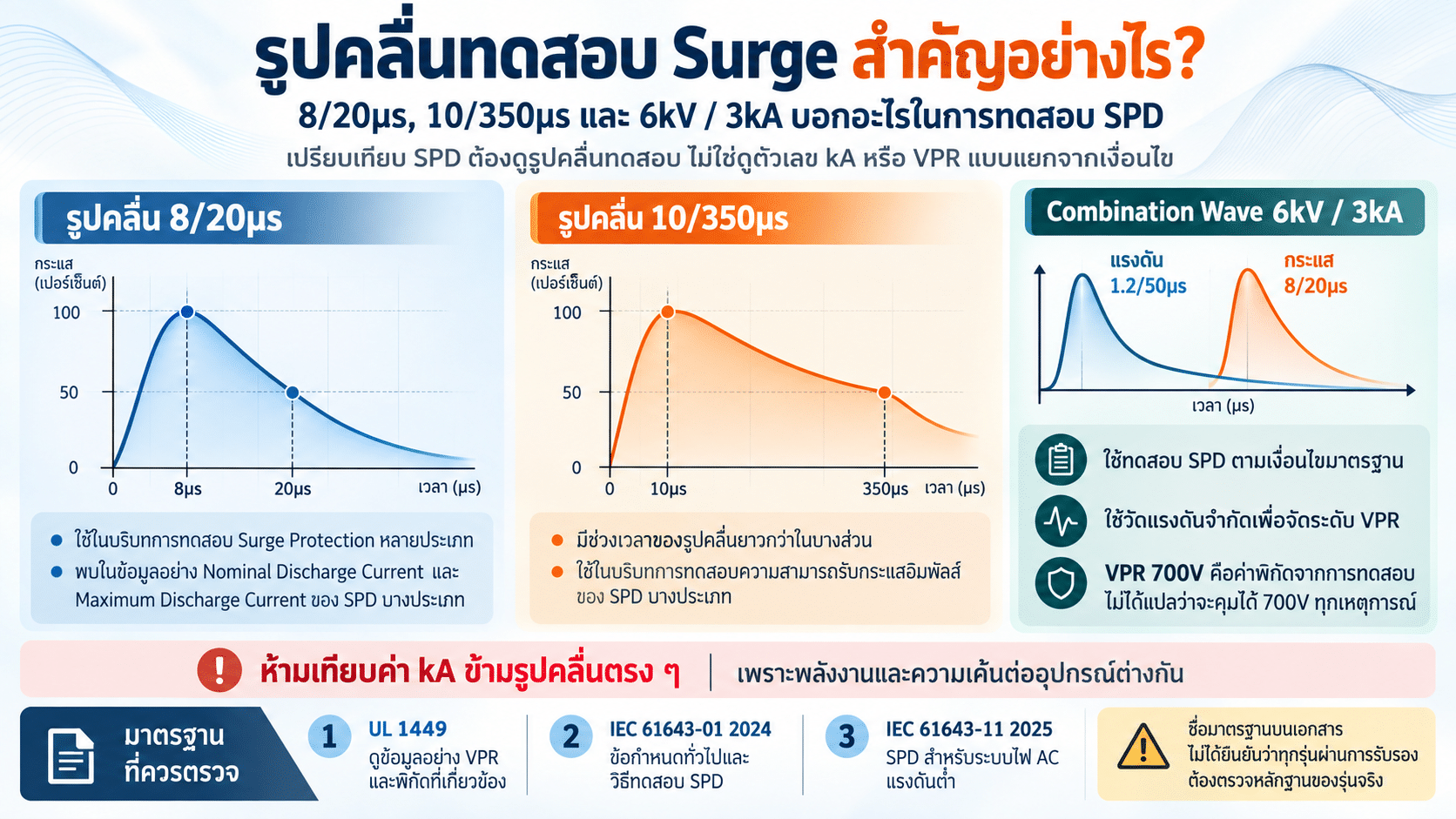

รูปแบบการทดสอบ Surge สำคัญอย่างไร? 8/20µs และ 10/350µs คืออะไร

การเปรียบเทียบ SPD ต้องตรวจรูปคลื่นทดสอบ เพราะเหตุการณ์ Surge ไม่ได้มีขนาดกระแสและระยะเวลาเหมือนกันทุกครั้ง

มาตรฐานการทดสอบจึงใช้รูปคลื่นที่กำหนดไว้เพื่อประเมินความสามารถของระบบป้องกันภายใต้เงื่อนไขที่ตรวจสอบซ้ำและเปรียบเทียบได้

รูปคลื่น 8/20µs

8/20µs เป็นรูปคลื่นกระแสอิมพัลส์ที่ใช้ในการทดสอบ Surge Protection หลายประเภท โดยตัวเลขใช้บอกลักษณะเวลาของการเพิ่มขึ้นและลดลงของรูปคลื่นตามนิยามมาตรฐาน

รูปคลื่นนี้พบในบริบทของ Nominal Discharge Current และ Maximum Discharge Current ของ SPD บางประเภท

รูปคลื่น 10/350µs

10/350µs เป็นรูปคลื่นกระแสอิมพัลส์ที่มีลักษณะระยะเวลายาวกว่าในบางส่วนของรูปคลื่น และใช้ในบริบทการทดสอบความสามารถรับกระแสอิมพัลส์สำหรับ SPD ที่เกี่ยวข้องกับการป้องกันระดับต้นทางบางประเภท

ไม่ควรนำค่ากระแส kA ที่ได้จากรูปคลื่น 8/20µs มาเทียบกับ 10/350µs ตรง ๆ เพราะพลังงานและความเค้นต่ออุปกรณ์ภายใต้รูปคลื่นทั้งสองแตกต่างกัน

Combination Wave 6kV / 3kA

Combination Wave Generator เป็นเครื่องกำเนิดรูปคลื่นสำหรับทดสอบ SPD ที่มีเงื่อนไขแรงดันและกระแสกำหนดไว้

สำหรับการทดสอบที่ใช้จัดระดับ VPR ตาม UL 1449 NEMA ระบุการตั้งค่า 6kV / 3kA

เมื่อ SPD รับคลื่นทดสอบ จะมีการวัดแรงดันจำกัดภายใต้เงื่อนไขที่กำหนด แล้วนำผลไปจัดระดับ VPR ตามมาตรฐาน

ดังนั้นการเห็นคำว่า VPR 700V ไม่ได้แปลว่าอุปกรณ์จะจำกัดแรงดันทุกเหตุการณ์ในบ้านให้อยู่ที่ 700V เสมอ แต่เป็นค่าพิกัดที่สัมพันธ์กับผลทดสอบมาตรฐาน

มาตรฐานที่ควรตรวจ

• UL 1449:
  มาตรฐานเกี่ยวกับ Surge Protective Devices ซึ่งมีข้อมูลพิกัด เช่น VPR และคุณสมบัติที่เกี่ยวข้องตามขอบเขตการทดสอบ
• IEC 61643-01:2024:
  ข้อกำหนดทั่วไปและวิธีทดสอบสำหรับ SPD ตามขอบเขตมาตรฐาน
• IEC 61643-11:2025:
  ข้อกำหนดและวิธีทดสอบ SPD ที่เชื่อมต่อกับระบบไฟ AC แรงดันต่ำ

การมีชื่อมาตรฐานบนเอกสารไม่ได้หมายความว่าผลิตภัณฑ์ทุกรุ่นผ่านการรับรองแล้ว ต้องตรวจหลักฐานการทดสอบหรือการรับรองของผลิตภัณฑ์รุ่นจริง

ตารางคำศัพท์สำคัญบนสเปก Surge Protector

ตารางต่อไปนี้รวบรวมคำศัพท์ที่พบได้ในฉลากหรือ Datasheet ของ Surge Protective Device เพื่อใช้เป็นหน้าอ้างอิงเวลาตรวจสเปกสินค้า

บางคำใช้กับ SPD สำหรับติดตั้งในตู้ไฟมากกว่าปลั๊กกันไฟกระชากแบบเสียบใช้งานทั่วไป จึงไม่จำเป็นว่าปลั๊กพ่วงทุกรุ่นจะต้องมีข้อมูลทุกช่องในตาราง

หมายเหตุ: พิกัดที่ปรากฏบนผลิตภัณฑ์จริงขึ้นอยู่กับประเภทสินค้าและมาตรฐานที่ใช้ ไม่จำเป็นต้องมีทุกค่าข้างต้น และไม่ควรอนุมานตัวเลขที่ไม่ได้ระบุจากชื่อฟังก์ชันของสินค้า

ตัวอย่างอ่าน Datasheet: ทำไมตัวเลข Clamping Voltage อย่างเดียวจึงไม่พอ?

สมมติว่าต้องเปรียบเทียบ SPD สามรุ่น และมีข้อมูลจากผู้จำหน่ายดังต่อไปนี้

ตัวเลขในตารางเป็นตัวอย่างสมมติเพื่อแสดงวิธีคิด ไม่ใช่สเปกจริงของ BLL หรือผลิตภัณฑ์แบรนด์ใด

ข้อสรุปจากตัวอย่าง

หาก A และ B เป็น SPD ที่มีประเภท แรงดันระบบ โหมดการป้องกัน และเงื่อนไขทดสอบเทียบเคียงกันได้ ค่า VPR ของ A ที่ต่ำกว่า B เป็นข้อได้เปรียบด้านแรงดันจำกัดในการทดสอบดังกล่าว

แต่ยังไม่สามารถสรุปว่า A ดีกว่า B ในทุกด้าน เพราะยังขาดข้อมูลความสามารถในการรับกระแส Surge การทนทานและคุณสมบัติด้านความปลอดภัยอื่น

ส่วนรุ่น C แม้ตัวเลข VPR ต่ำกว่า แต่เป็นอุปกรณ์สำหรับระบบแรงดันที่ต่างกัน จึงไม่ควรนำมาเรียงอันดับกับ A และ B โดยตรง

Checklist 9 จุดก่อนเลือกปลั๊กกันไฟกระชากจากสเปก

หากต้องการอ่านสเปก Surge Protector ให้แม่นยำ ควรตรวจข้อมูลตามลำดับต่อไปนี้

ถ้าปลั๊ก BLL ระบุ Surge Protection แต่ไม่มีค่า Clamping Voltage ควรอ่านอย่างไร?

หากหน้าสินค้า BLL ระบุว่ามี Surge Protection แต่ไม่ได้แสดงตัวเลข Clamping Voltage, VPR, Up หรือ Joule Rating ก็ไม่ควรคาดเดาค่าเหล่านี้จากข้อความว่ามีวงจรกันไฟกระชาก

คุณสมบัติที่ระบุว่า Surge Protection เป็นข้อมูลว่าผลิตภัณฑ์มีระบบป้องกันตามข้อมูลผู้ผลิต แต่ยังไม่เพียงพอสำหรับการจัดอันดับสมรรถนะด้านแรงดันจำกัดเมื่อเทียบกับผลิตภัณฑ์อื่นที่มีผลทดสอบเชิงตัวเลข

หากต้องการใช้ตัวเลขเปรียบเทียบเชิงวิศวกรรม ควรขอ Datasheet หรือเอกสารทดสอบของรุ่นจริงจากผู้ผลิตก่อน

โดยเฉพาะอย่างยิ่งไม่ควรนำค่าที่ระบุจาก MOV รุ่นหนึ่งบนอินเทอร์เน็ตมาใช้เป็นสเปกของปลั๊ก BLL ทั้งชุดโดยไม่มีเอกสารรองรับ

สำหรับภาพรวมระบบ Surge Protection ของ BLL อ่าน ปลั๊กกันไฟกระชากคืออะไร? Surge Protection ต่างจาก UPS และปลั๊กพ่วงอย่างไร

สำหรับความแตกต่างด้านการป้องกันไฟดูดและระบบสายดิน อ่าน ปลั๊กกันไฟกระชากป้องกันไฟดูดได้ไหม? Surge ต่างจาก RCD อย่างไร

และสำหรับมาตรฐานและพิกัดชุดสายพ่วง อ่าน ปลั๊กไฟพ่วง มอก. เลือกอย่างไรให้ปลอดภัย

ข้อจำกัดของ Clamping Voltage ที่ควรรู้ก่อนใช้งาน

แม้ Surge Protector จะมีค่า Clamping Voltage หรือ VPR ที่เหมาะสม ก็ไม่ได้รับประกันว่าจะป้องกันอุปกรณ์ไฟฟ้าได้จากทุกเหตุการณ์

แรงดันเกินที่คงอยู่นาน ไฟตก ไฟดับ กระแสเกิน ไฟรั่ว และฟ้าผ่าที่มีความรุนแรงสูงเป็นเหตุการณ์คนละประเภท ซึ่งอาจต้องใช้ระบบป้องกันหรือการติดตั้งที่แตกต่างกัน

Surge Protector ไม่ใช่ UPS ไม่ได้สำรองไฟเมื่อไฟดับ และไม่ได้เป็น RCD สำหรับตัดกระแสไฟรั่วโดยอัตโนมัติ

หากอุปกรณ์มีรอยไหม้ พลาสติกละลาย กลิ่นผิดปกติ ความร้อนมากผิดปกติ หรือเต้ารับและสายไฟชำรุด ต้องหยุดใช้งาน ไม่ควรทดลองเพิ่มโหลดหรือสร้างไฟกระชากเพื่อตรวจระบบป้องกัน

นอกจากนี้ ผู้ใช้ทั่วไปไม่ควรเปิดปลั๊กพ่วงเพื่อวัดแรงดัน Clamping ของ MOV หรือทดลองวงจรกับไฟบ้าน เพราะต้องอาศัยเครื่องมือทดสอบและวิธีการที่เหมาะสม

คำถามที่พบบ่อยเกี่ยวกับ Clamping Voltage

1. Clamping Voltage คืออะไร?

Clamping Voltage เป็นคำที่เกี่ยวข้องกับระดับแรงดันซึ่งชิ้นส่วนหรือระบบ Surge Protection จำกัดแรงดันเกินชั่วขณะตามนิยามและวิธีทดสอบของผู้ผลิต ต้องตรวจว่าเป็นค่าของ MOV หรือของระบบ SPD ทั้งชุดก่อนนำไปเปรียบเทียบ

2. Clamping Voltage ยิ่งต่ำยิ่งดีไหม?

ค่าแรงดันจำกัดที่ต่ำกว่าอาจเป็นข้อดีเมื่อเปรียบเทียบ SPD ที่มีแรงดันระบบ ประเภท โหมด และวิธีทดสอบเทียบเคียงกันได้ แต่ยังต้องตรวจ MCOV หรือ Uc ความสามารถรับ Surge มาตรฐานและความเหมาะสมกับระบบไฟด้วย

3. Clamping Voltage ต่างจาก Let-through Voltage อย่างไร?

Clamping Voltage ใช้อธิบายลักษณะการจำกัดแรงดันของชิ้นส่วนหรือระบบป้องกัน ส่วน Let-through Voltage คือแรงดันที่ยังเหลือผ่านไปด้านโหลดภายใต้การทดสอบที่กำหนด บางเอกสารใช้คำใกล้เคียงกัน จึงต้องตรวจนิยามและเงื่อนไขการวัดก่อน

4. VPR กับ Up คือค่าเดียวกันหรือไม่?

ไม่ใช่ค่าที่สามารถใช้แทนกันได้โดยตรง VPR เป็นพิกัดตาม UL 1449 ส่วน Up เป็นระดับการป้องกันตามระบบมาตรฐาน IEC แม้ทั้งคู่ใช้หน่วย Volt แต่มีข้อกำหนดและวิธีทดสอบที่ต้องพิจารณาแยกกัน

5. Joule Rating สูงกว่า หมายความว่า Clamping Voltage ต่ำกว่าหรือไม่?

ไม่จำเป็น Joule Rating เกี่ยวกับข้อมูลด้านพลังงานของระบบ Surge Protection ขณะที่ Clamping Voltage เกี่ยวกับการจำกัดแรงดัน ทั้งสองเป็นคุณสมบัติคนละด้าน และไม่สามารถใช้ค่าใดค่าหนึ่งแทนกันได้

6. MOV เสื่อมแล้ว Clamping Voltage เปลี่ยนได้ไหม?

MOV สามารถเสื่อมจากเหตุการณ์ Surge และความเค้นทางไฟฟ้าหรือความร้อนได้ แต่ไม่สามารถคำนวณได้จากจำนวนปีเพียงอย่างเดียวว่าค่าแรงดันจำกัดจะเปลี่ยนไปเท่าไร ต้องใช้ข้อมูลและวิธีทดสอบที่เหมาะสมกับชิ้นส่วนและระบบจริง

7. ปลั๊กกันไฟกระชากมีแต่คำว่า Surge Protection ไม่มีค่า VPR ใช้ได้ไหม?

การไม่แสดงค่า VPR ไม่ได้พิสูจน์ว่าผลิตภัณฑ์ไม่มีวงจร Surge Protection แต่ทำให้ยังไม่สามารถนำข้อมูลไปเปรียบเทียบสมรรถนะด้วยค่า VPR ได้ ควรตรวจสเปกและเอกสารทดสอบของรุ่นจริงก่อนสรุปคุณสมบัติ

8. Clamping Voltage ช่วยป้องกันฟ้าผ่าโดยตรงได้ไหม?

ค่า Clamping Voltage ไม่ใช่การรับประกันว่าจะป้องกันความเสียหายจากฟ้าผ่าโดยตรงได้ทุกกรณี เพราะความสามารถของ SPD มีขีดจำกัด และระบบป้องกันฟ้าผ่าที่เหมาะสมอาจต้องมีการติดตั้งและประสานอุปกรณ์หลายระดับตามความเสี่ยงของอาคาร

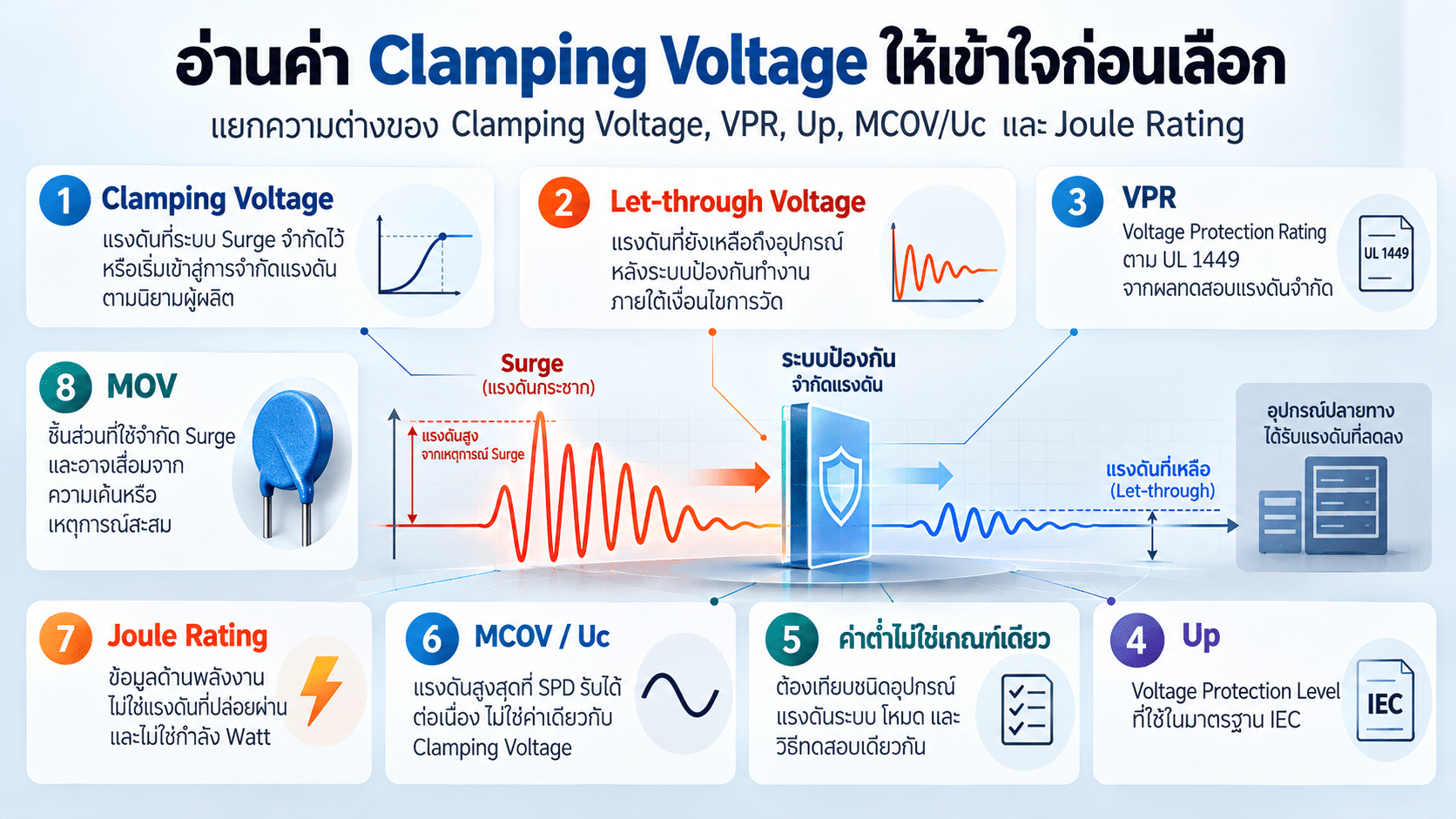

สรุป อ่าน Clamping Voltage อย่างไรให้เลือก Surge Protector ได้ถูกต้อง

Clamping Voltage เป็นคำที่เกี่ยวข้องกับการจำกัดแรงดันไฟกระชากของชิ้นส่วนหรือระบบ Surge Protection ขณะที่ Let-through Voltage เป็นข้อมูลแรงดันที่เหลือผ่านไปด้านโหลดภายใต้การทดสอบที่กำหนด

หากต้องการเปรียบเทียบสมรรถนะที่มีมาตรฐานรองรับ ต้องตรวจว่าเป็นค่า VPR ตาม UL 1449 หรือ Up ตามระบบ IEC และไม่ควรนำตัวเลขจากคนละวิธีทดสอบมาเรียงอันดับทันที

ค่าแรงดันจำกัดที่ต่ำกว่าอาจเป็นข้อดีเมื่อเทียบภายใต้เงื่อนไขเดียวกัน แต่ยังต้องดู Nominal Voltage, MCOV หรือ Uc, ความสามารถในการรับกระแส Surge และคุณสมบัติด้านความปลอดภัยของระบบด้วย

MOV และ Joule Rating เป็นข้อมูลเพิ่มเติมที่ช่วยอธิบายระบบ Surge Protection แต่ไม่สามารถใช้แทนค่า Clamping Voltage หรือ VPR ได้ และ MOV อาจเสื่อมจากการรับไฟกระชากสะสม

สำหรับการอ่านสเปกปลั๊ก BLL ต้องยึดข้อมูลบนฉลาก Datasheet และเอกสารจากผู้ผลิตรุ่นจริง ไม่สร้างตัวเลข Clamping Voltage, VPR หรือ Joule Rating ขึ้นเองหากไม่มีข้อมูลรับรอง

จำง่าย:
ตรวจแรงดันระบบ → ตรวจ MCOV / Uc → ตรวจ VPR หรือ Up → ตรวจกระแสและรูปคลื่นทดสอบ → ตรวจ MOV / Joule → ตรวจมาตรฐานและพิกัดปลั๊กพ่วง
